一、客戶要求

　　1.項目名稱：自動變速箱主軸清洗、吹風冷卻、激光刻字、數車加工、清洗冷卻全自動機器人上下料。

　　2.產品類型：自動變速箱主軸

　　3.產品材料：金屬

　　4. 工藝要求：全自動

　　5. 工藝要求：

NO	項目	工具	要求	備注
1	清洗	設備 自動	（1）主軸表面；表面無異物等。（2）主軸表面：表面無油污等。	設備自動清洗
2	吹風	設備 自動	（1）主軸表面；表面無異物等。（2）主軸表面：表面無油污等。	設備自動吹氣
3	刻字	設備 自動	（1）機種、生產日期等信息。	設備自動保證
4	精加工	設備 自動	（1）主軸精加工。	設備自動保證
5	清洗防銹	設備 自動	（1）主軸表面；表面無異物清洗。（2）主軸表面：表面涂防銹油等。	設備自動保證
6	自動上下料	機器人	（1）生產線全自動作業。	設備自動保證
7	供料	臺車	（1）雙工位供料保證作業的連續性。	人工作業

　　綜合考慮設備設計方向：

　　采用人工擺料、工業機器人自動上下料、生產線設備聯網(設備網絡)全自動作業、工裝標準化。

　　二、生產線設備組成

　　作業流程：

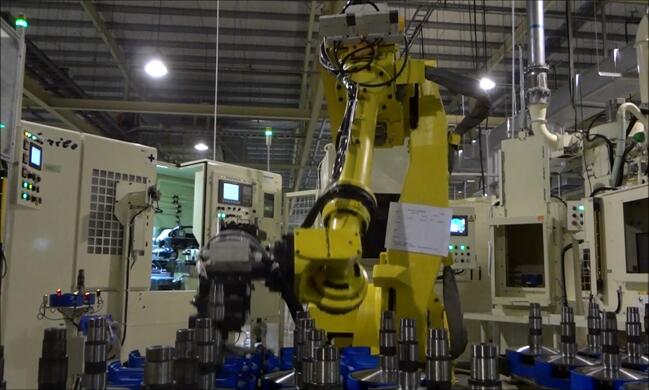

　　臺車上料→托盤擺料人工完成→臺車移動到固定位置→機器人取件→高溫清洗機→吹風清理→激光刻字→CNC數車加工→清洗防銹

　　1、 設備構成

　　清洗防銹、CNC數車、激光刻字、吹風清理、高溫清洗、托盤臺車、機器人

　　變速箱主軸清洗，吹風，刻字，加工，清洗一體自動化生產線說明

　　2、工作條件

　　2-1、溫度要求：室溫0~45○C范圍內;

　　2-2、設備電壓：50Hz、380V

　　2-3、空氣壓力：0.4MPa～0.7MPa

　　2-4、設備占地：長5米 X 寬4米 X 高2.5米

　　2-5、相對濕度不大于80%;

　　2-6、周圍無震動，無腐蝕性介質和無較強電磁場干擾的環境中;

　　2-7、電源電壓的波動范圍不應超過額定電壓的±10%;

　　3、操作使用

　　(1)生產線：需要特別培訓作業員。

　　(2)工業機器人：需要熟悉使用機器人 。

　　(3)臺車：產品擺放無嚴格要求。

　　(4)清洗機：水槽自動加溫到80C°。

　　(5)吹氣機：壓縮空氣清理 。

　　(6)激光刻字：產品機種、生產日期等信息。

　　(7)CNC數車：自動加工產品。

　　(8)清洗機：清洗防銹。

　　(9)完成后不良品設備自動取出 。

　　(10)臺車托盤人工移動。

　　4、使用維護：

　　(1)托盤擺料由人工完成 ，方便：傳感器確認。

　　(2)產品搬運由工業機器人完成，節省人工。

　　(3)水槽采用自動保溫控制、標準。

　　(4)采用80C°水溫清洗前工程防銹油。

　　(5)采用壓縮空氣清理表面水珠及異物。

　　(6)產品刻字由激光刻字機、安全可靠。

　　(7)不良品自動取出、方便可靠。

　　(8)使用成本低。

　　三、節拍時間分析

　　1、節拍時間：62秒

　　2、吹氣時間：6秒

　　3、機器人待機時間：4秒

　　綜合分析：以機器人7工位搬運移動時間為基準：大概6秒完成1個工位作業。

　　(一臺檢測時間：6秒/7個+待機時間=62秒/臺)

　　四、隨機配件：

類別	序號	名 稱	規格、數量
工具	1	維修工具	1套
技術文件	1	產品使用說明書	1本
	2	軟件使用說明書	1本
	3	溫控器使用說明書	1本
	4	合格證	1本
	5	裝箱單	1本

　　五、驗收、安裝、調試及培訓：

　　1、驗收

　　1.1設備先進行預驗收，然后再進行驗收。預驗收在供貨方進行，驗收在訂貨方進行。

　　1.2驗收標準:按使用說明書及協議書作為驗收依據。

　　2、安裝調試

　　設備到達后，訂貨方在供方指導下完成安裝就位，調試由供方負責。

　　3、人員培訓

　　在預驗收后，供貨方負責對訂貨方人員進行技術培訓，做到培訓者能掌握試驗機操作、調整和基本故障排除。

　　六、質量保證:

　　試驗機正式交貨之日起一年內，供貨方對產品出現的各類故障，及時免費維修服務。對非人為造成的各類零件損壞，及時免費更換。保修期外產品出現的問題，只收取元器件成本費用。終生服務。
